2、CMC-3A銅質母線
額定
電流 | 每相母線
(mm) | 3線制 | 4線制 | 5線制 |
W
(mm) | H
(mm) | 重量
kg/M | W
(mm) | H
(mm) | 重量
kg/M | W
(mm) | H
(mm) | 重量
kg/M |
| 100 | 3×30 | 125 | 70 | 13 | 120 | 80 | 15 | 130 | 80 | 16.5 |
| 250 | 6×30 | 125 | 100 | 15 | 140 | 100 | 18 | 160 | 100 | 19.5 |
| 400 | 6×40 | 125 | 100 | 18 | 140 | 100 | 22 | 160 | 100 | 20.5 |
| 630 | 6×50 | 125 | 120 | 19 | 140 | 120 | 23 | 160 | 120 | 25 |
| 800 | 6×60 | 125 | 120 | 25 | 140 | 120 | 25 | 160 | 120 | 26 |
| 1000 | 6×80 | 125 | 170 | 30 | 140 | 170 | 31 | 160 | 170 | 34 |
| 1250 | 6×110 | 125 | 170 | 41 | 140 | 170 | 39 | 160 | 170 | 42 |
| 1600 | 6×150 | 125 | 230 | 44 | 140 | 230 | 51 | 160 | 230 | 54 |
| 2000 | 6×150 | 125 | 230 | 50 | 140 | 230 | 55 | 160 | 230 | 58 |
| 2500 | 6x185 | 125 | 260 | 57 | 140 | 260 | 63 | 160 | 260 | 67 |
| 3000 | 2×6×140 | 125 | 310 | 80 | 140 | 360 | 98 | 160 | 360 | 102 |
| 3500 | 2×6×170 | 125 | 520 | 88 | 140 | 520 | 110 | 160 | 520 | 115 |
| 4000 | 2×8×150 | 125 | 520 | 100 | 140 | 520 | 126 | 160 | 520 | 130 |

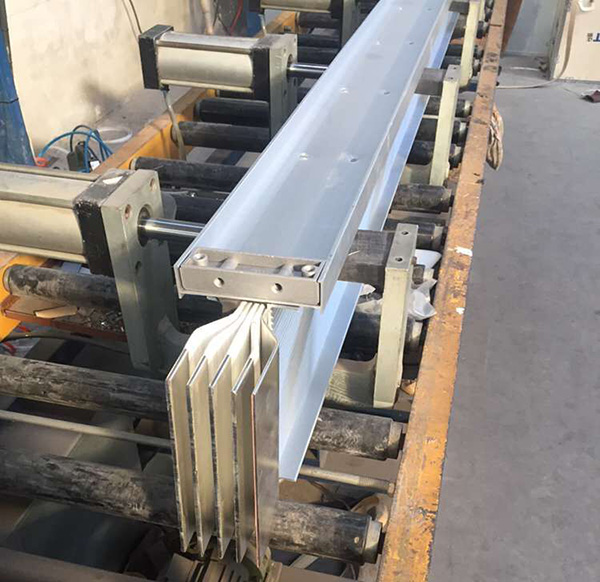

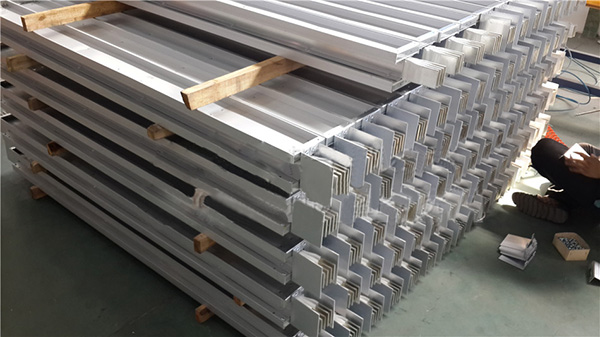

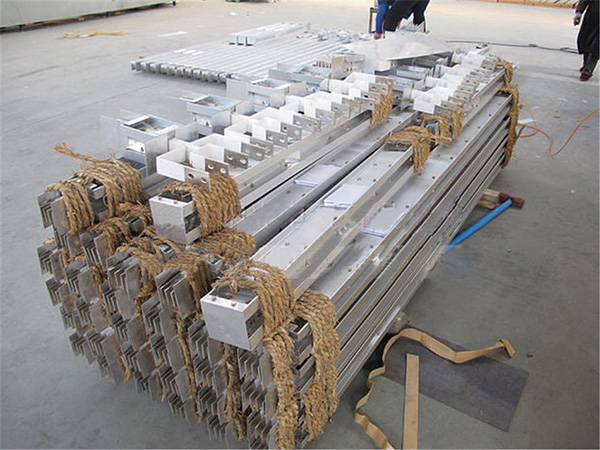

二、 CFW-3A插接式高強度封閉密集型母線槽
本密集型母線槽集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，密集型母線槽跨度不超過15mm，觖決了大跨度安裝無法支撐吊裝的困惑。
母線功能單元代號表
| 代號 | 名稱 | 代號 | 名稱 |
| PT | 普通母線 | P | 膨脹節頭 |
| S | 始端母線 | BY | 變?nèi)萘拷宇^ |
| Z | 終端蓋 | BX | 調節接頭 |
| LS | L型水平接頭 | SC | 十字型垂直接頭 |
| LC | L型垂直接頭 | ZS | Z型水平接頭 |
| TS | T型水平接頭 | ZC | Z型垂直接頭 |
| TC | T型垂直接頭 | SH | 始端進線盒3 |
分岔母線：分支電流≥250A以上采用分岔母與插接開關箱連接，密集型母線槽可保證面接觸的效果，更為安全。
插接開關箱內裝自動空氣開關（型號可根據用戶選擇）確保分載，短路保護。規格為100A、250A、630A，整定值根據用戶選擇，并生產組合配電、動力插接箱。
插接箱的插腳是重要的部件。密集型母線槽本廠獨有的工藝在插腳另加二塊65猛彈簧鋼片,確保插接200次以上仍具有良好的彈性接觸。
CFW-3A插接式高強封閉母線槽
額定
電流
A | 3線制 | 4線制 | 5線制 |
W
(mm) | H
(mm) | 重量
kg/M | W
(mm) | H
(mm) | 重量
kg/M | W
(mm) | H
(mm) | 重量
kg/M |
| 250 | 159 | 104 | 14 | 159 | 104 | 15 | 159 | 104 | 15.5 |
| 400 | 159 | 116 | 15 | 159 | 116 | 16.5 | 159 | 116 | 16.5 |
| 630 | 159 | 132 | 17 | 159 | 132 | 18.5 | 159 | 132 | 20 |
| 800 | 159 | 148 | 19 | 159 | 148 | 21 | 159 | 148 | 22.5 |
| 1000 | 159 | 188 | 20 | 159 | 188 | 22 | 159 | 188 | 24 |
| 1250 | 159 | 196 | 21.5 | 159 | 196 | 25 | 159 | 196 | 26 |
| 1600 | 159 | 216 | 24 | 159 | 216 | 27 | 159 | 216 | 30.5 |
CMW-3A鋁質母線
額定
電流
A | 3線制 | 4線制 | 5線制 |
W
(mm) | H
(mm) | 重量
kg/M | W
(mm) | H
(mm) | 重量
kg/M | W
(mm) | H
(mm) | 重量
kg/ |
| 250 | 159 | 91 | 17 | 159 | 91 | 19 | 159 | 91 | 21 |
| 400 | 159 | 101 | 19 | 159 | 101 | 21.5 | 159 | 101 | 24 |
| 630 | 159 | 111 | 21 | 159 | 111 | 24 | 159 | 111 | 27 |
| 800 | 159 | 116 | 24 | 19 | 116 | 28 | 159 | 116 | 31.5 |
| 1000 | 159 | 141 | 26.5 | 19 | 141 | 32 | 159 | 141 | 35.5 |
| 1250 | 159 | 176 | 33.5 | 19 | 176 | 42 | 159 | 176 | 46 |
| 1600 | 159 | 196 | 41.5 | 159 | 196 | 45 | 159 | 196 | 59 |
| 2000 | 254 | 136 | 74 | 254 | 136 | 76 | 254 | 136 | 82 |
| 2500 | 254 | 165 | 75 | 254 | 165 | 90 | 254 | 165 | 104 |
| 3150 | 254 | 201 | 85 | 254 | 201 | 107 | 254 | 201 | 120 |
